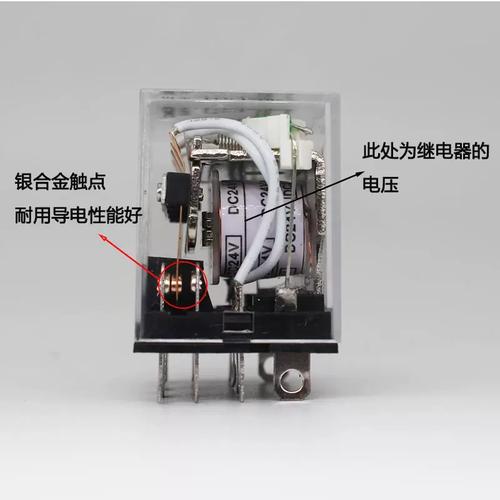

日科Ecnko LY4 HH64P 小型电磁中间继电器选型与使用指南

一、产品概述

日科（Ecnko）小型电磁中间继电器 LY4（HH64P）是一款广泛应用于工业自动化控制系统的通用型继电器。其主要功能是在控制电路中传递信号、放大触点容量、实现多路控制及电气隔离。该型号采用14脚插拔式结构，支持AC220V、DC12V、DC24V等多种线圈电压，适用于各类PLC输出扩展、仪表信号中转、小功率负载控制等场景。

二、型号含义解析

• LY4：产品系列代号，表示小型电磁中间继电器，4组转换触点（4PDT）。
• HH64P：常用配套型号命名，HH代表中间继电器，64表示14脚方形插拔结构，P为带LED指示灯或普通型代号。
• 14脚：继电器底部有14个引脚，对应4组常开/常闭转换触点（每组3个引脚），另2个引脚接线圈。
• AC220V / DC12V / DC24V：指线圈额定电压，用户需根据控制电路电压选择对应规格，不可混用。

三、主要技术参数

| 项目 | 参数 |
|------|------|
| 触点形式 | 4组转换触点（4常开 + 4常闭，4PDT） |
| 引脚数量 | 14脚 |
| 线圈电压 | AC220V / DC12V / DC24V（可选） |
| 触点负载 | 通常5A-7A/250VAC（阻性负载） |
| 电气寿命 | ≥10万次 |
| 机械寿命 | ≥1000万次 |
| 动作时间 | ≤20ms |
| 释放时间 | ≤20ms |
| 绝缘电阻 | ≥100MΩ |
| 安装方式 | 插拔式（配LY4专用底座） |

四、接线说明

以14脚圆头/方头底座为例，常见引脚分布（俯视底座）：

• 线圈引脚：13、14（接控制线圈电压）
• 第一组触点：1（公共）、5（常闭）、9（常开）
• 第二组触点：2（公共）、6（常闭）、10（常开）
• 第三组触点：3（公共）、7（常闭）、11（常开）
• 第四组触点：4（公共）、8（常闭）、12（常开）

接线时务必确认线圈电压与供电一致，弱电控制强电必须做好隔离与防干扰。触点输出用于驱动接触器线圈、电磁阀、信号灯等负载时，注意负载电流勿超过触点容量。

五、典型应用场景

1. PLC输出扩展：将PLC小电流输出信号转换为多路大容量触点，直接驱动设备。
2. 信号中转与隔离：在不同电压等级、不同系统地之间传递信号，起到隔离保护作用。
3. 多点控制：一组输入信号同时控制多路负载，或进行逻辑组合控制。
4. 低压控制高压：用DC24V控制220V回路，保障操作安全。

六、常见故障与排查

• 继电器不动作：检查线圈电压是否匹配、线圈引脚是否接触良好、线圈是否烧坏。
• 触点不导通：检查公共端接线是否对应正确，触点是否氧化或粘连，负载是否过流。
• 抖动或误动作：可能是控制电压波动、干扰信号串入，建议并联续流二极管（直流线圈）或加装浪涌吸收器。
• 触点粘连：负载容量超限或频繁通断感性负载，应更换额定容量更大的继电器或加装灭弧电路。

七、友情提示

选用日科Ecnko LY4 HH64P继电器时，请认准正规渠道，确认线圈电压标识和触点数。更换时优先使用同型号同名针脚产品，避免因引脚不符导致短路。若原型号标注“AC220V”，切勿用“DC24V”线圈代替，否则110V以上会立即烧毁线圈。建议配合专用继电器底座使用，方便安装与后期维护。

通过本文介绍，希望用户能够正确识别、选型和安装该型号电磁中间继电器，提高设备运行的稳定性和安全性。
