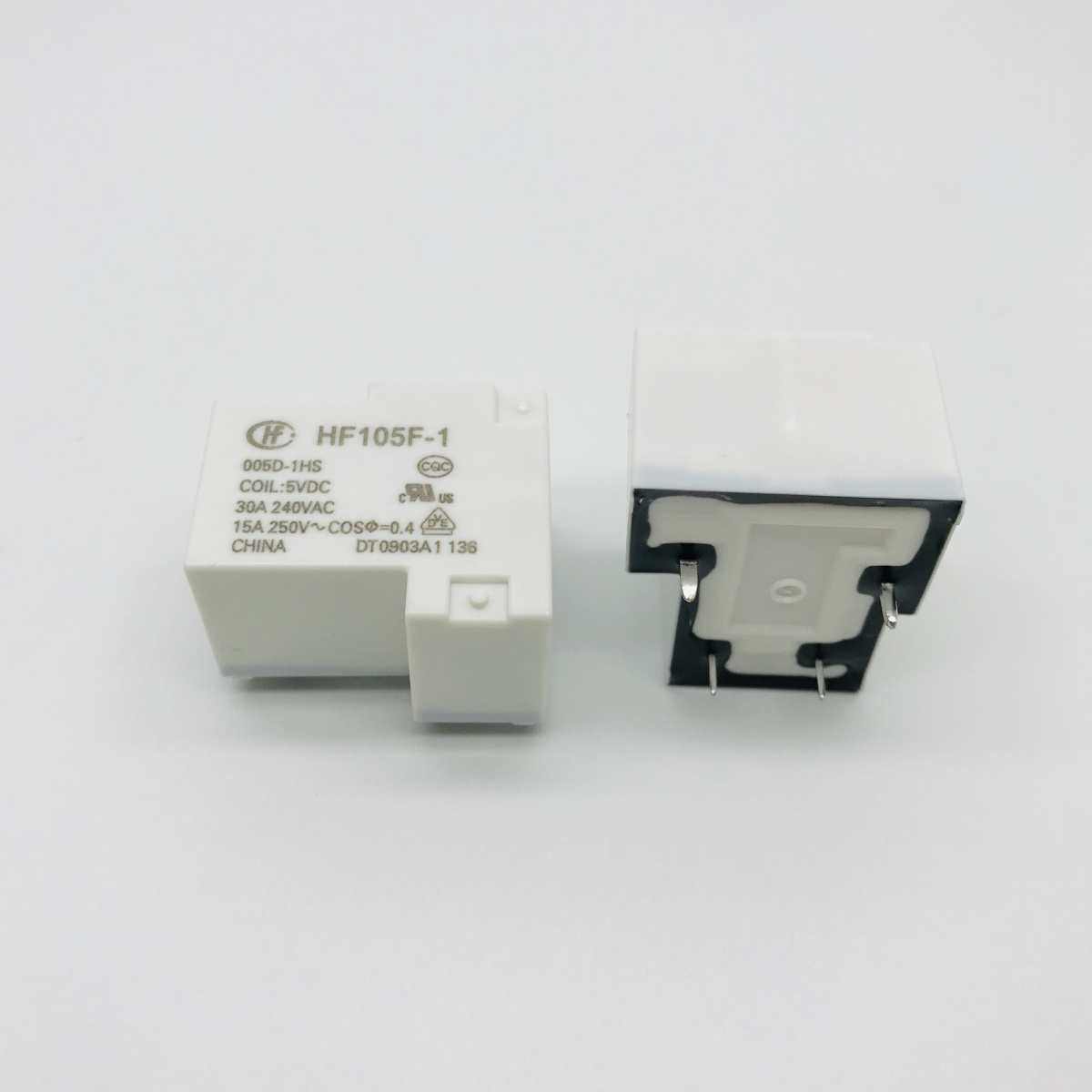

宏发继电器JQX-105F-1-005D-1HS 5VDC驱动、30A大电流的常开4脚电磁继电器详解

在工业控制、电力电子和家电领域，电磁继电器作为实现信号隔离与功率驱动的关键元件，其性能直接影响系统的稳定性和可靠性。宏发（HONGFA）作为全球知名的继电器制造商，推出了多款广受好评的产品。其中，型号为JQX-105F-1-005D-1HS的继电器，凭借5VDC线圈电压、一组常开触点、4脚封装以及高达30A/240VAC的负载能力，成为众多中大功率开关应用中的热门选择。本文将详细解析这款继电器的特点、参数与典型应用。

一、产品概览

宏发JQX-105F-1-005D-1HS属于JQX-105F系列，是一种小型大功率电磁继电器。其型号命名含义为：

• JQX：交流/直流电磁继电器系列代号；
• 105F：设计序号与结构形式；
• 1：一组触点（单刀单掷）；
• 005D：线圈额定电压为5VDC（直流）；
• 1HS：触点形式为一组常开（1H），封装或特殊代码（S）；
• 后缀HF：代表宏发品牌（HONGFA）。

该继电器采用4脚引脚布局，适合PCB插件安装，常用于需要以低电压小电流控制高电压大电流负载的场合。

二、核心技术参数

• 线圈参数：额定电压5VDC，线圈功耗约0.53W（典型值），吸合电压约为额定电压的75%，释放电压约为10%。
• 触点参数：一组常开（1H），触点材料为银合金，接触电阻≤100mΩ。
• 负载能力：最大切换电流30A，最大切换电压240VAC（也支持30VDC左右，具体参考规格书）。额定负载下电气寿命可达10万次以上，机械寿命可达1000万次。
• 介质耐压：触点与线圈间可承受2500VAC/1min，同极触点间1000VAC/1min，保障安全隔离。
• 工作温度：-40℃～+85℃，适应严苛环境。
• 外形尺寸：约30.0×24.0×15.5mm（长×宽×高），紧凑设计节省空间。

三、产品优势与卖点

1. 高负载能力：30A/240VAC的切换能力使其可直接驱动大功率负载，如电机、加热管、照明设备，无需中间继电器或接触器。
2. 低线圈驱动：5VDC线圈可与TTL、CMOS逻辑电平或微控制器I/O口直接接口（需配合驱动晶体管），简化电路设计。
3. 安全隔离： dielectric strength 2500VAC确保控制侧与负载侧电气隔离，提升系统安全性。
4. 长寿命与高可靠性：宏发严格的质量控制体系保证产品一致性和耐用性，适用于长时间连续工作的场景。
5. 标准化封装：4脚引脚间距符合常规继电器布局，便于替换和维修。

四、典型应用场景

• 工业控制：PLC输出模块、电磁阀控制、小型电机启停。
• 家电领域：空调、冰箱、洗衣机中的压缩机或加热器控制。
• 电力电子：逆变器、UPS、开关电源的负载切换。
• 智能家居：智能插座、照明控制、窗帘电机。
• 汽车电子：车载加热器、风扇、灯光控制（需注意环境温度与振动）。

五、使用注意事项

• 驱动电路：由于线圈电流约106mA（5V/47Ω），建议使用NPN三极管（如S8050）或MOSFET加续流二极管进行驱动，避免直接由MCU引脚驱动。
• 触点保护：当切换感性负载（如电机、继电器线圈）时，建议并联RC snubber或压敏电阻，以抑制电弧和EMI。
• 散热与布局：30A电流下触点会发热，PCB铜箔应有足够宽度，并避免相邻热源影响。
• 安装方向：避免剧烈振动和冲击，确保引脚焊接牢固。

六、

宏发JQX-105F-1-005D-1HS继电器融合了低电压驱动、大电流切换和高隔离耐压等特性，堪称中小功率控制应用中的“动力开关”。无论是设计新的工业控制器，还是维修家电电路，选它作功率接口都能获得可靠的性能与较长的使用寿命。借助宏发品牌的口碑和完善的技术支持，这款继电器能够帮助工程师快速实现安全、高效的负载控制。
