电磁继电器与自动控制 从原理到应用的完整课件

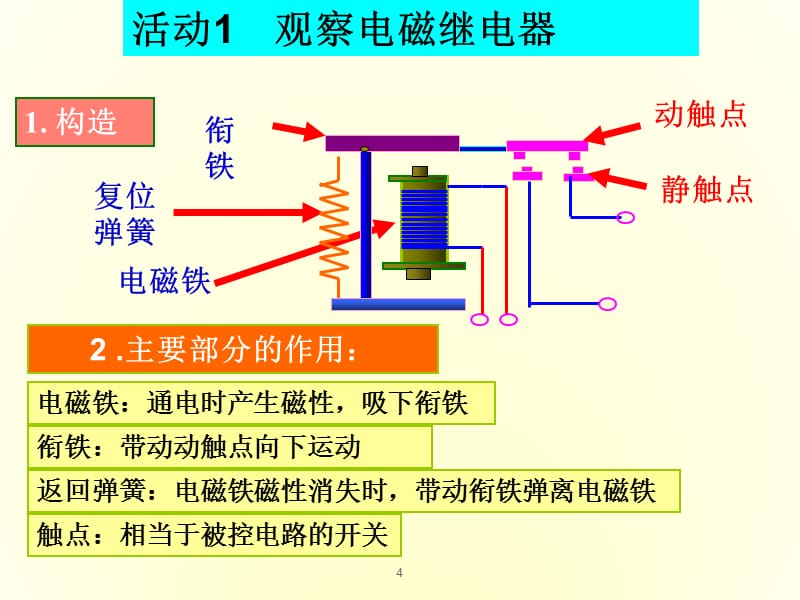

一、课程概述\n\n本节课件主题为“电磁继电器与自动控制”，围绕电磁继电器的结构、工作原理及其在自动控制系统中的核心作用展开。适用于初中物理或高中通用技术课程，帮助学生建立“低电压控制高电压、小电流控制大电流”的自动控制思维，理解电磁继电器在工业、家电及安全保护中的广泛应用。\n\n## 二、电磁继电器的基础知识\n\n### 1. 定义\n电磁继电器是一种利用电磁铁控制的开关装置。它通过输入电路（控制电路）中的小电流产生电磁力，吸引衔铁动作，从而接通或断开输出电路（工作电路）。\n\n### 2. 结构组成\n- 电磁铁：核心部件，通电后产生磁性。\n- 衔铁：可动铁片，受电磁铁吸引而运动。\n- 弹簧：电磁铁断电后将衔铁复位。\n- 触点：包括常闭触点和常开触点，用于接通/断开工作电路。\n- 引脚：分为控制电路引脚（线圈端）和工作电路引脚（触点端）。\n\n## 三、电磁继电器的工作原理\n\n1. 控制电路通电：线圈中有电流通过，电磁铁产生磁性。\n2. 衔铁被吸引：弹簧被拉伸或压缩，衔铁带动动触点移动。\n3. 工作电路状态改变：常闭触点断开，常开触点闭合。\n4. 控制电路断电：电磁铁失去磁性，弹簧将衔铁拉回原位，触点恢复初始状态。\n\n> 核心口诀：低电压控制高电压，小电流控制大电流，弱电控强电，安全又可靠。\n\n## 四、电磁继电器的符号与电路表示\n\n- 电磁继电器在电路图中常用 线圈符号（长方形或半圆） 与 触点符号（开关形式） 分开标注。\n- 典型表示方式：左侧为控制电路（线圈），右侧为工作电路（触点开关）。\n\n## 五、电磁继电器在自动控制中的应用\n\n### 1. 自动控制系统的组成\n自动控制通常包含：传感器 → 控制器（含电磁继电器）→ 执行器 → 被控对象。\n\n### 2. 典型应用场景\n- 温度自动控制：电接点温度计 + 电磁继电器 → 控制加热器通断。\n- 水位自动控制：浮球开关 + 电磁继电器 → 控制水泵启停。\n- 光控路灯：光敏电阻 + 电磁继电器 → 夜晚自动点亮路灯。\n- 声控开关：麦克风 + 放大器 + 电磁继电器 → 声控照明。\n- 电机正反转控制：两个继电器互锁，实现工业生产中电机正反转切换。\n- 安全保护：过电流继电器、漏电保护器中的继电器模块在故障时切断电路。\n\n## 六、电磁继电器与半导体继电器的对比\n\n| 特性 | 电磁继电器 | 半导体继电器（SSR） |\n|------|------------|---------------------|\n| 工作原理 | 电磁力驱动机械触点 | 光电耦合 + 可控硅/晶体管 |\n| 优点 | 隔离性好、抗干扰强、无需散热 | 无触点、寿命长、速度快、无噪声 |\n| 缺点 | 机械磨损、动作慢、有电弧 | 通态压降、怕过热、隔绝性稍弱 |\n| 适用场合 | 大功率、高隔离、低频率 | 高频、小体积、防爆场合 |\n\n## 七、实验演示（建议编制动画或实操）\n\n目的：验证电磁线圈控制低压灯泡与高压电路通断。\n\n器材：电磁继电器、电源（3V/6V控制；12V/220V工作）、小灯泡、导线、开关。\n\n步骤：\n1. 将控制电路接3V电源与继电器线圈。\n2. 将工作电路接负载与触点端。\n3. 关闭制开关，观察灯泡是否点亮；同时不置于高电压危急环境。\n\n现象：控制电路中2节干电荷可控制工作电路中发光更亮的灯泡。\n\n## 八、常见故障与选用要点\n\n- 触点火花：工作电流未留有余量，额定电流低于导线。可用阻容吸收回路。\n- 工作频率不当：触电爆发频短路。变频将导致至避害兼用。次/min。安于高频波顿发生：极落安偏燥释…属操作故障。应焊。合理选带灭弧操作类型的安全标识测试步骤。\n- 线圈电流与触发电源电压不合：常因继全器直流电需区分5?华微等使用界电压。由于前级半导体驱动的收单继电器与电压需求匹配：般适用微型互感\
